1. 合金面有明顯刮研痕跡，初始安裝時對其接觸面、接觸角、裝配間隙均有刮研補償；

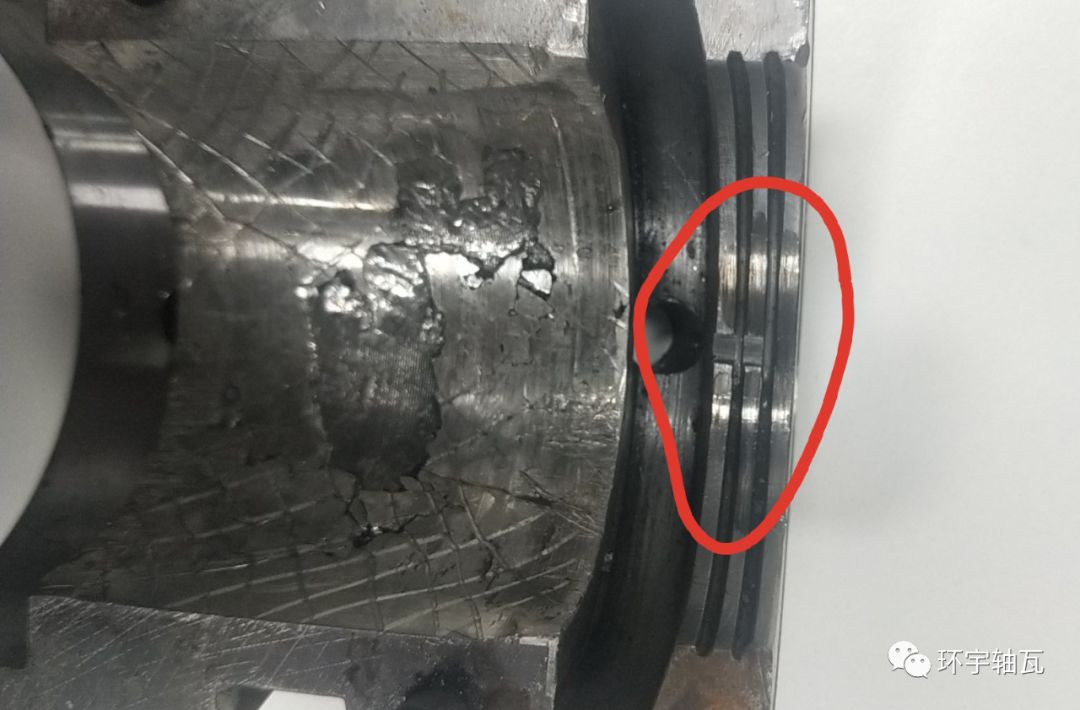

2. 下瓦合金大面積剝落和裂紋，且剝落表象不規則，此為疲勞剝落的典型形態；（在交變載荷的作用下，軸承合金表面出現與滑動方向垂直的疲勞裂紋，當裂紋向軸承合金襯與襯背結合面擴展后，造成軸承合金的剝落。）
3. 端面密封為軸瓦本體材質—碳鋼，且有磨軸的痕跡，通常鋼質可作為開放式密封（密封間隙較大），成本低密封效果差，極端狀況時將與轉子剛性接觸產生劇烈振動，造成軸瓦的二次損壞以及轉子的磨損；
4. 軸承外形未見明顯變形。
二、軸瓦結構
1. 單止口銷定位安裝形式，剖分式、固定瓦結構，圓瓦/橢圓瓦不明晰；
2. 油環自潤滑，上瓦油環位置開設觀察孔；
3. 水平方向兩軸向油囊，未見油囊過渡到出油槽直通端面；
4. 下瓦兩側底開設出油孔（斜置），單側密封結構，內兩道密封設置回油口；
5. 上下瓦依靠中分面斜角暗銷定位，無把合螺釘緊固。
三、逆向測繪要點
1. 軸瓦內孔尺寸、軸瓦承載面有效寬度、合金層厚和密封尺寸；
四、優化設計

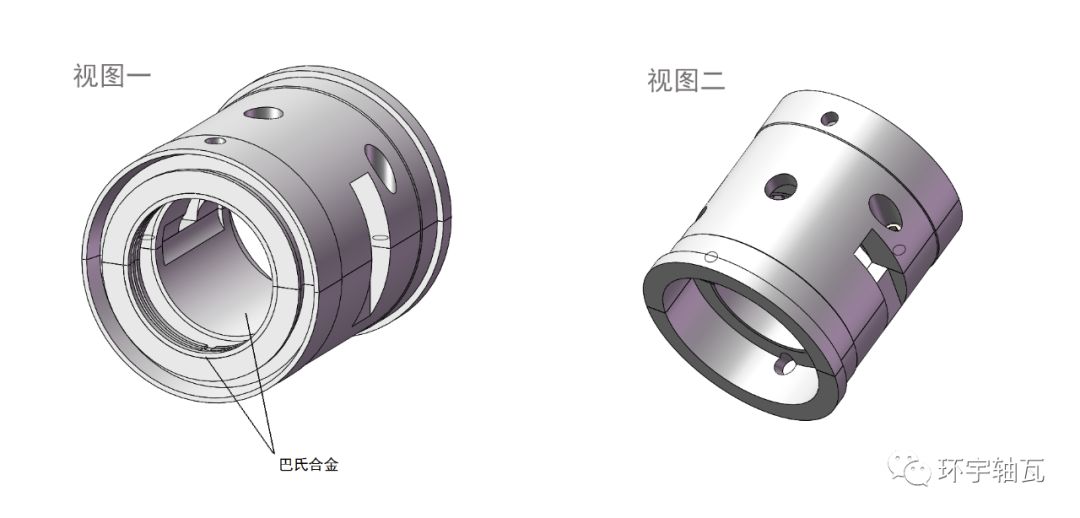

鑒于軸瓦到廠損壞狀態并考慮其加工便利性，對此軸瓦作優化設計：
1. 端面密封采用巴氏合金（合金層厚2mm）。巴氏合金質地軟，可與軸跑合避免磨軸，同時適當減小密封尺寸可減少側泄，有效提升端面密封性能；
2. 根據軸頸尺寸和轉速等參數，估取軸瓦內孔直徑間隙比。控制內孔尺寸和形位公差以及瓦包角，可避免刮研或減少刮研（免刮型軸瓦）；
3. 包角設置為上下各150°，機加工出油囊，且要求圓滑過渡；
4. 定位銷及銷孔配作，增加斜對角緊固螺釘，降低裝夾難度，避免內孔精加工時出現錐度（軸向喇叭口），保證內孔圓柱度及與基準外圓同心度等關鍵設計和加工要點。
五、關鍵尺寸復核

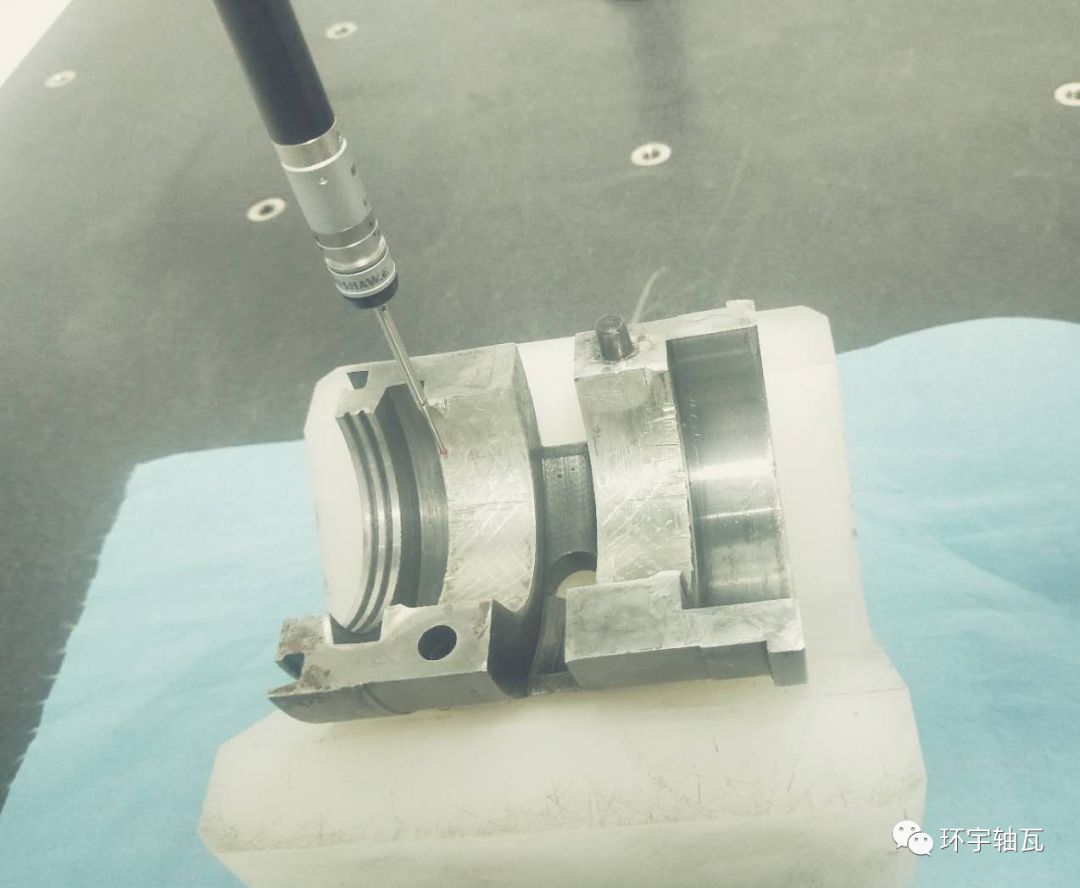

使用三坐標測量儀對瓦型、內孔尺寸、密封尺寸、外圓安裝尺寸、油環尺寸裕度等關鍵要素進行復核。
六、SW工程圖及加工工藝
