1 適用范圍

適用于臥式電機滑動軸承軸瓦與轉子軸承檔油隙、軸瓦與軸承座上蓋間隙的測定。

2 工藝材料

鉛絲、清洗劑、潤滑油

3 設備與工具

行車起吊設備、吊索、刮具、塞尺、外徑千分尺、磨光機、砂紙片、磨頭等。

4 工藝準備

4.1 看清圖紙、技術要求等有關工藝文件。

4.2 準備場地，與電機總裝時同步進行。

4.3 軸承上下配合面如有凹凸不平、灰塵應仔細修平或清理干凈。

5 工藝過程

5.1 軸瓦與轉子軸承檔油隙的測定。

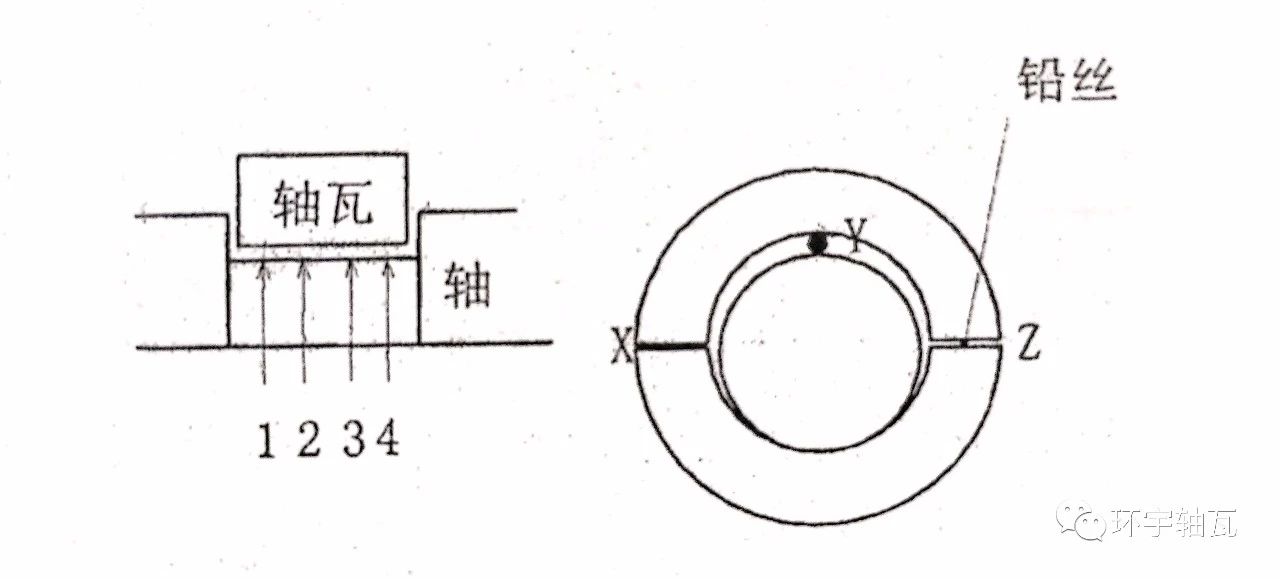

5.1.1 在轉軸表面放置鉛絲，并在軸瓦上下配合面各放置鉛絲，見圖1。

圖 1

5.1.2 上軸瓦同轉子軸承檔接觸軸向有效長度≥200mm測4點；＜200mm測2點，鉛絲涂上潤滑油放置于軸徑頂部位置。

5.1.3 鉛絲放入后，上軸瓦盡可能正確地與下軸瓦吻合，以定位銷定位。4個螺栓均勻緩慢向下軸瓦合攏。

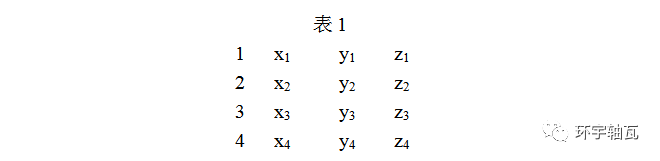

5.1.4 拆除上軸瓦，用千分尺測量鉛絲，然后記錄。測量1-4位x,y,z間隙并記錄見表1（上軸瓦同轉軸接觸有效長度＜200mm測2點，位置1、4點或2、3點）

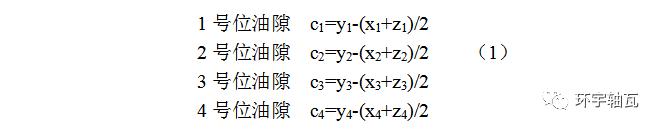

5.1.5 計算油隙如下所示

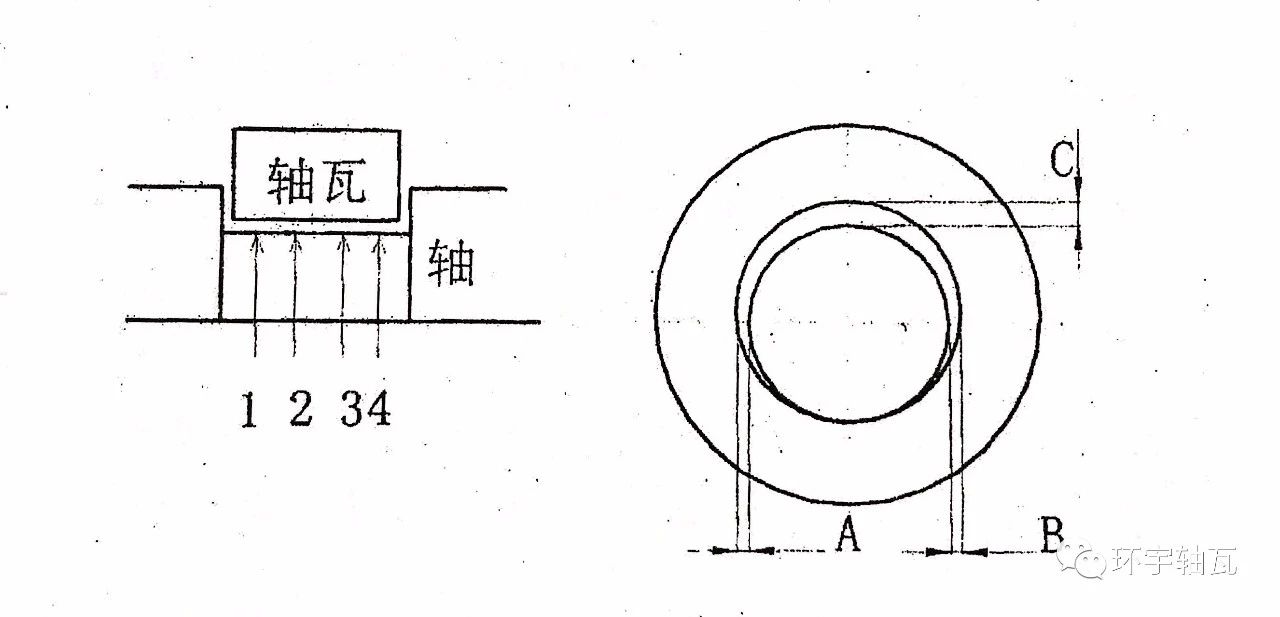

5.1.6 用塞尺測A、B處油隙見圖2，位置要求同5.1.2和5.1.4。



圖 2

5.1.7 將測得、計算的數據制成表2。

5.2 軸瓦與軸承座上蓋間隙的測定

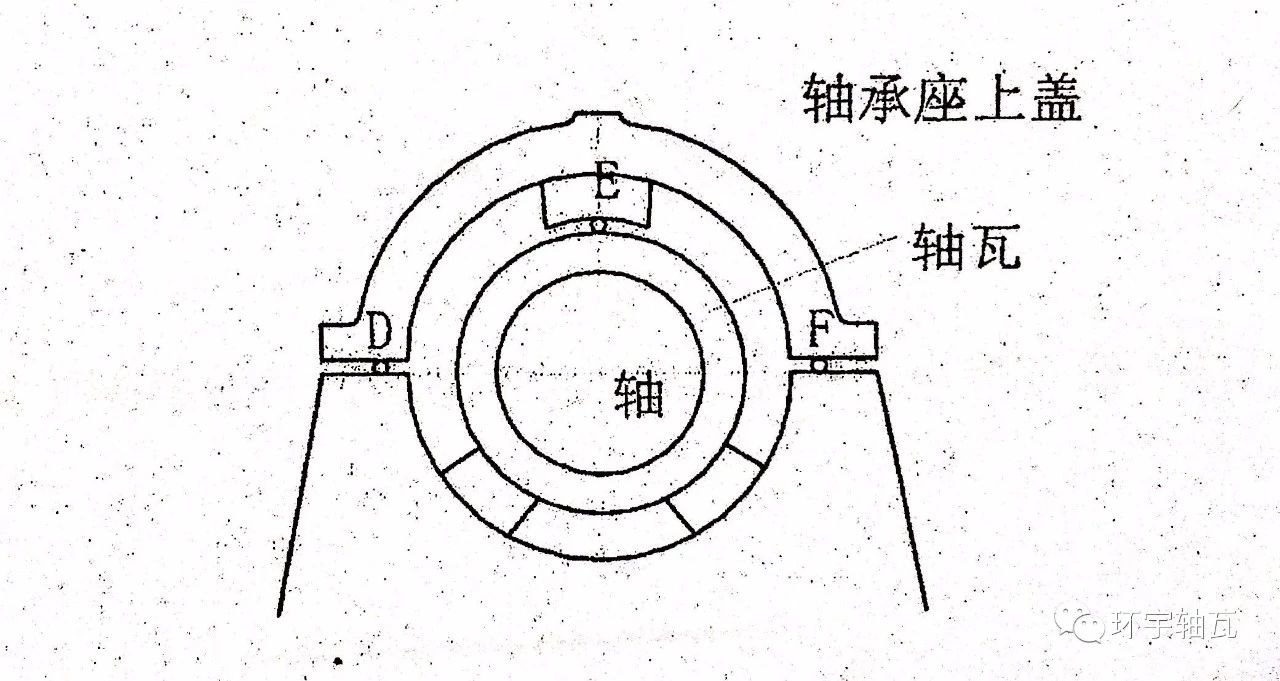

5.2.1 鉛絲涂上潤滑油放置在上軸瓦頂部，見圖3。軸承座配合面兩側在緊固螺栓內側放鉛絲。

圖 3

5.2.2 安裝軸承上蓋，盡量與軸承座軸向中心相吻合，用4個螺栓均勻壓緊。

5.2.3 拆除軸承座上蓋，用千分尺測量鉛絲后按下列計算式計算間隙并記錄。

6 檢查與質量要求

6.1 所測油隙應符合圖樣技術說明和有關文件要求。

6.2 數據記錄及計算應正確，并備案。

6.3 檢查軸承清潔度。

7. 技術和安全注意事項

7.1 鉛絲直徑選擇：軸徑小于φ150mm用0.5mm粗鉛絲；軸徑大于φ150mm可用1mm粗鉛絲。

7.2 軸瓦、軸承座上蓋下壓時4個螺栓要交替、均勻旋緊，旋轉圈數要一致，否則測出數值誤差增大。

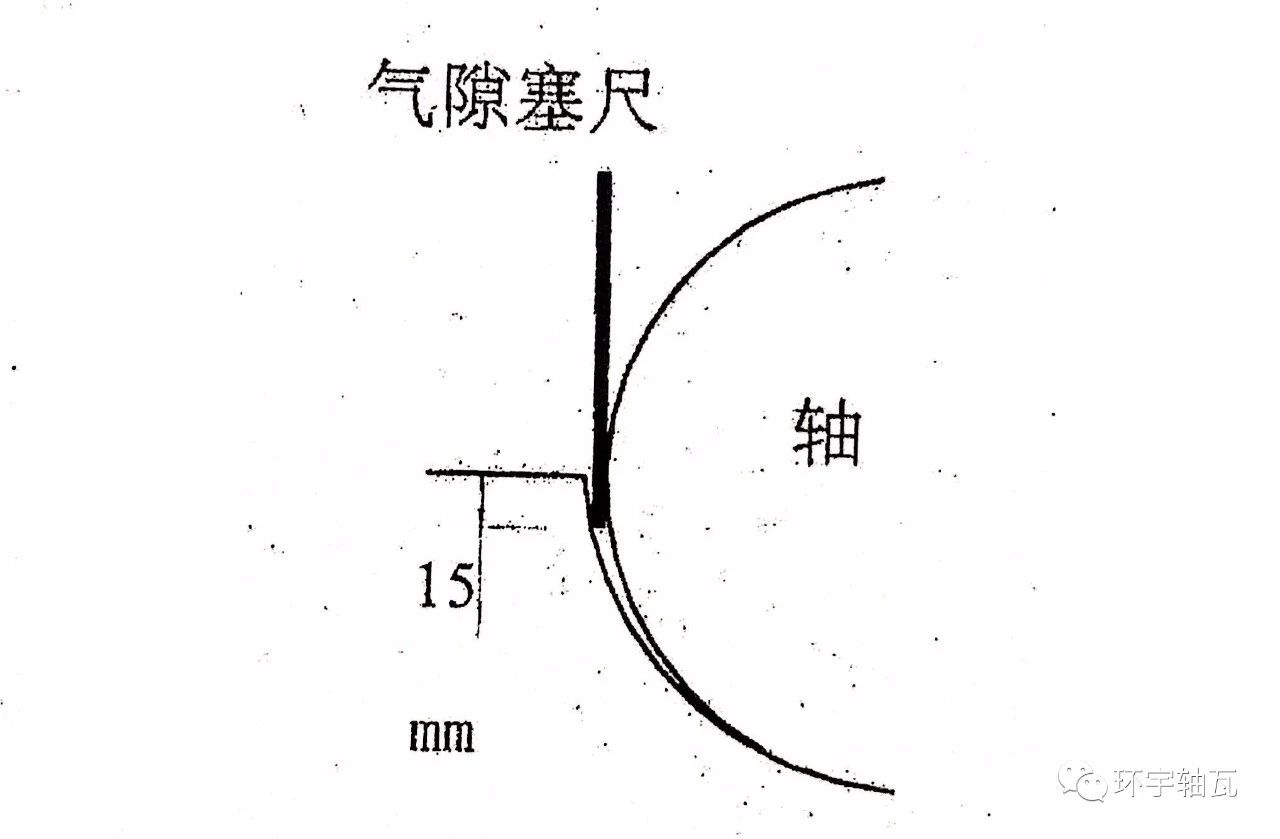

7.3 測圖2，A、B間隙時塞尺塞入長度15mm時讀出厚度尺寸，見圖4。

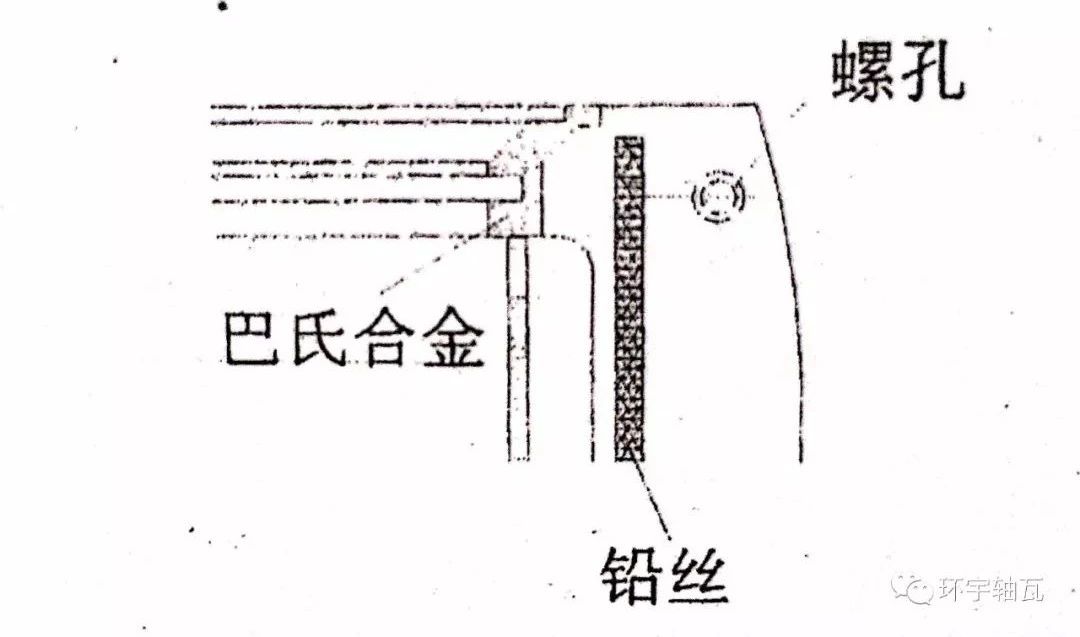

7.4 上軸瓦同下軸瓦合攏面鉛絲應放置在緊固螺栓內側，但不放在巴氏合金上，見圖5。
