如所周知，重力澆鑄巴氏合金易出現很多缺陷，而離心澆鑄能從根本上保證澆鑄層的致密性，消除巴氏合金澆鑄出現的裂紋、夾渣、氣孔及脫殼等質量缺陷，并且增加其與基體的結合牢固度，因而在國內外得到廣泛應用。

大型電機行業所需軸瓦皆為小批量生產，由于種類多，尺寸、重量差異大，增加了軸瓦掛巴氏合金的技術難度。對于尺寸較大軸瓦基體，其合金澆鑄難度首先是克服工件因質量分布不均或裝夾偏心造成受離心力作用導致工件飛出引發的傷害。于此，建立虛擬樣機預先對離心澆鑄裝置進行動力學仿真，測量澆鑄裝置在高速旋轉時各部件所受之約束反力。

筆者先于proe中進行三維建模，而后導入機械系統動力學分析軟件Adams中進行運動仿真，測量得到相關力學性能曲線相圖，為澆鑄方案的可行性提供理論數值依據。

一、離心澆鑄裝置的三維建模

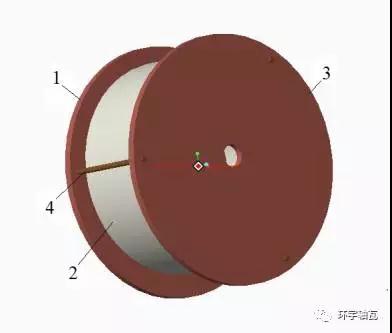

圖1所示離心澆鑄裝置的三維簡易模型，其中1—底板，2—工件，3—上壓板，4—緊固螺栓(三處均布)。同時，在上壓板處開有巴氏合金澆鑄口。值得強調的是，考慮實際狀況工件、相關部件的質量分布不均勻以及裝夾偏置，筆者預設工件偏心距e=15mm。

圖1 離心澆鑄裝置三維數字化模型

二、離心澆鑄裝置動力學模型

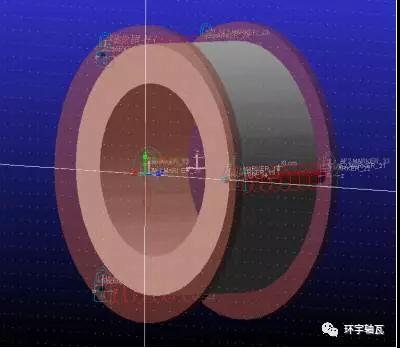

Adams軟件中建立動力學模型，添加各部件之間約束，以預緊彈簧替代緊固螺栓，添加驅動力矩，設定轉速200r/min，即1200度/秒。至此，離心澆鑄裝置動力學仿真模型建立完成。

圖2 離心澆鑄裝置動力學模型

三、運動仿真及結果

運行。(建議在wifi環境下觀看)



取仿真時間t=1s，測量澆鑄裝置轉動副處受力和驅動軸轉矩，分別如圖3、圖4所示。

圖3 轉動副約束反力

    圖4 驅動軸轉矩

據此，可對離心澆鑄裝置其運轉有理論數值上的認識。
